EVS三维地质模型对接ArcGIS效果展示

本文所测试ArcGIS版本为ArcGIS Pro 2.8，同时我们也测试了跟ArcScene 10.8的兼容性，也可以适配，但是没有前者流畅，所以这里我们采用前者来进行最终的效果展示。

1、地层建模

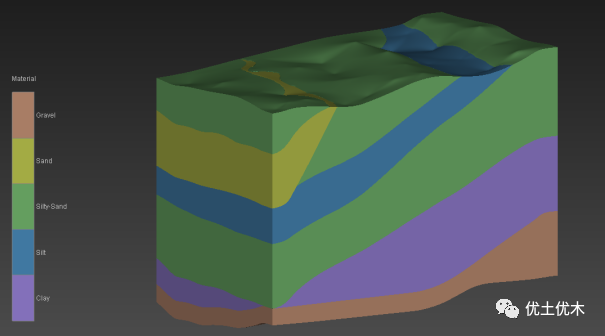

依旧选择EVS自带的地层建模案例，本案例分为5种材料、7个地层，对应的在软件中的代号为Material、Layer，具体会在后文中进行描述。

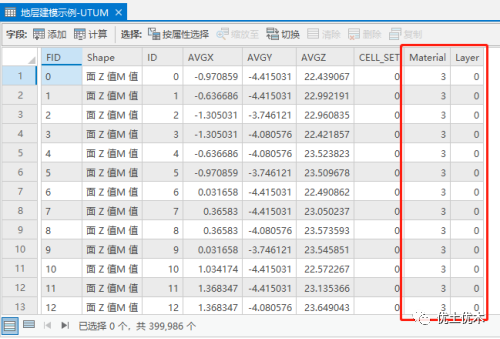

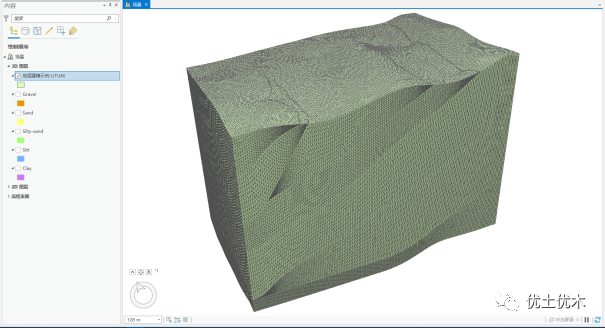

初始的shp格式文件是不带有颜色信息的，这里我们查看该图层的属性信息。这里的Layer即为模型的地层（7个），Material即为材料（5种），即不同的地层可以是相同的材料。

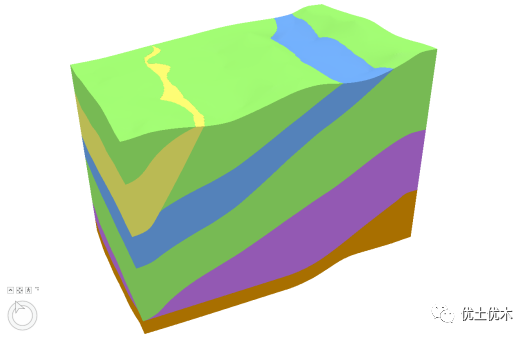

可选用ArcGIS软件中按属性分割的工具，将整个模型文件按照不同的材料分割为不同的模型文件，下图为最终呈现的效果。

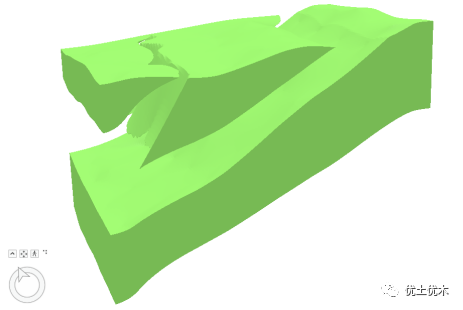

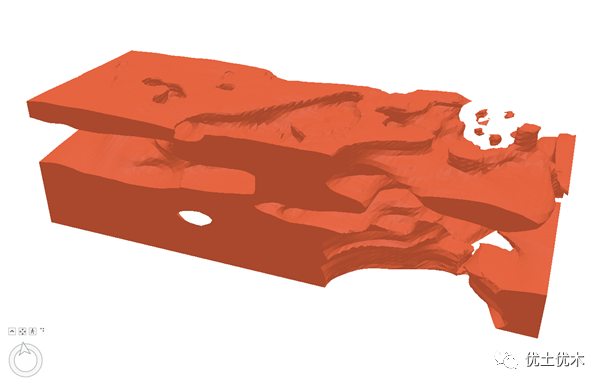

当我们单独显示Silty-Sand这种材料时，可以看到其中含有3个Layer，用户可以自由选择按照Material进行分割，或者按照Layer分割，同样的操作本文不再进行赘述。

2、岩性建模

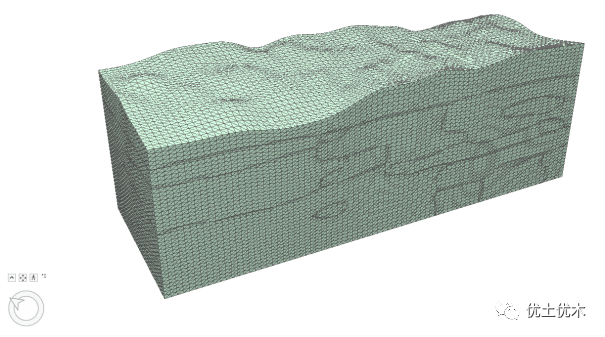

这里依旧采用上一章中所用的岩性建模案例，下图为将shp文件导入ArcGIS中的效果。

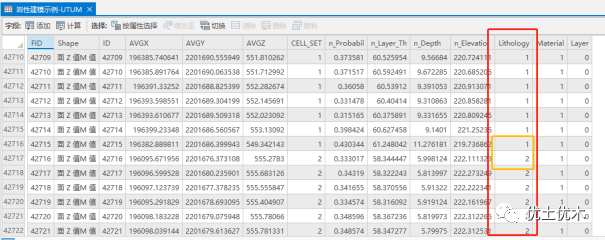

在这里需要注意的是EVS软件中地层建模与岩性建模，这两种不同方法得出的三维地质模型是通过不同的字段来进行区分的，在地层建模中是通过Material、Layer，而在岩性建模中是通过Lithology，即岩性进行区分的，下图为ArcGIS中该模型的属性表。

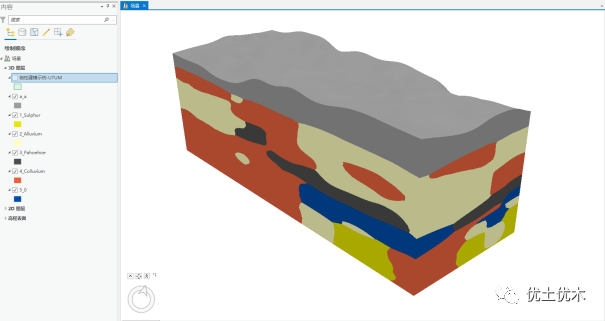

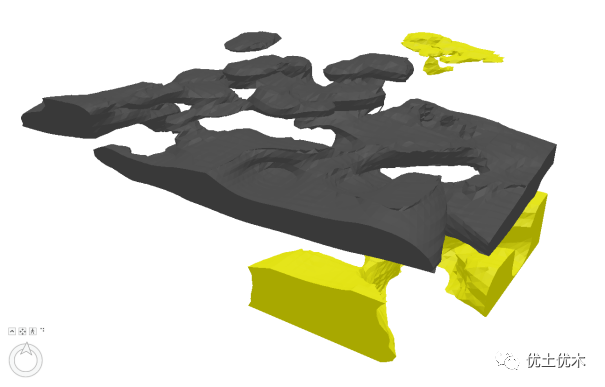

下方为单独显示任意岩性的效果。
