ZSOIL.PC 2023版本 新功能详述

发表时间：2023-03-07 10:32


一种新的非局部公式用来模拟桩和板桩

设计了一种新的非局部有限元公式用于模拟桩和板桩，增强了ZSoil在深基础设计领域的应用。
与以前的局部公式相反，新公式显著减少的网格依赖性并具有良好的精细网格收敛性，新公式适用于两个标准横截面，即圆形横截面和四边形横截面，后者可以模拟板桩。
桩/板桩单元可以与壳单元连接，可消除弯矩和剪力的强网格依赖性的另一种伪效应，这种效应存在于桩/板桩的连接区域。

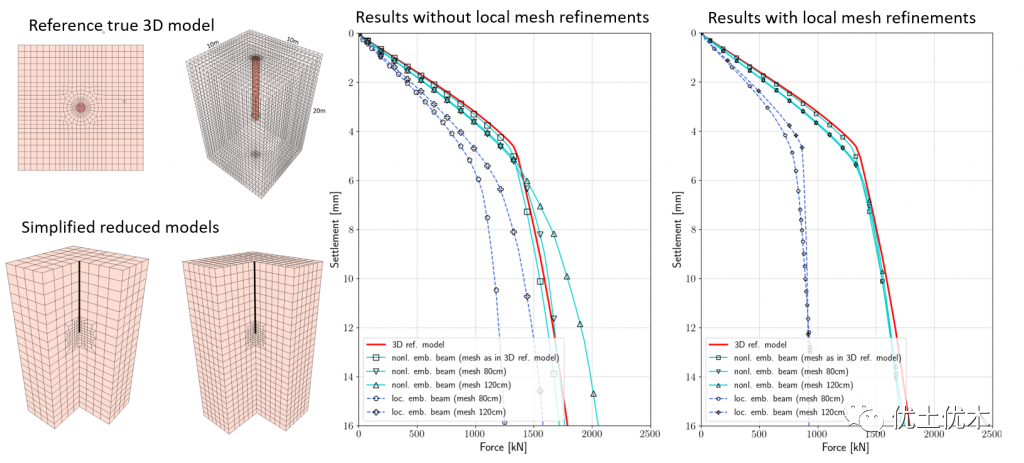

下图分别比较了轴向荷载桩下参考真实三维几何模型，两种基于嵌入梁方法的局部和非局部公式获得的力-位移图。800mm圆形桩的不同网格尺寸的结果展示了新公式是如何消除强烈的网格依赖性的。


局部和非局部技术预测轴向荷载下的力-位移曲线

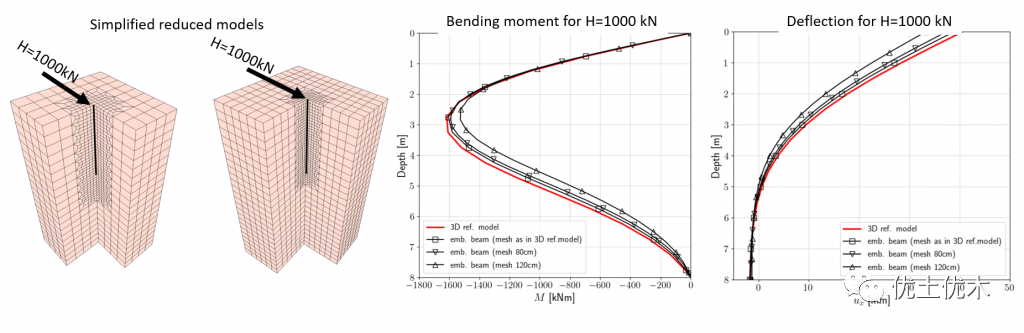

对于水平荷载下的圆形桩，真实三维模型与简化非局部模型之间吻合的非常好。


局部和非局部技术预测的水平荷载下桩的弯矩和挠度

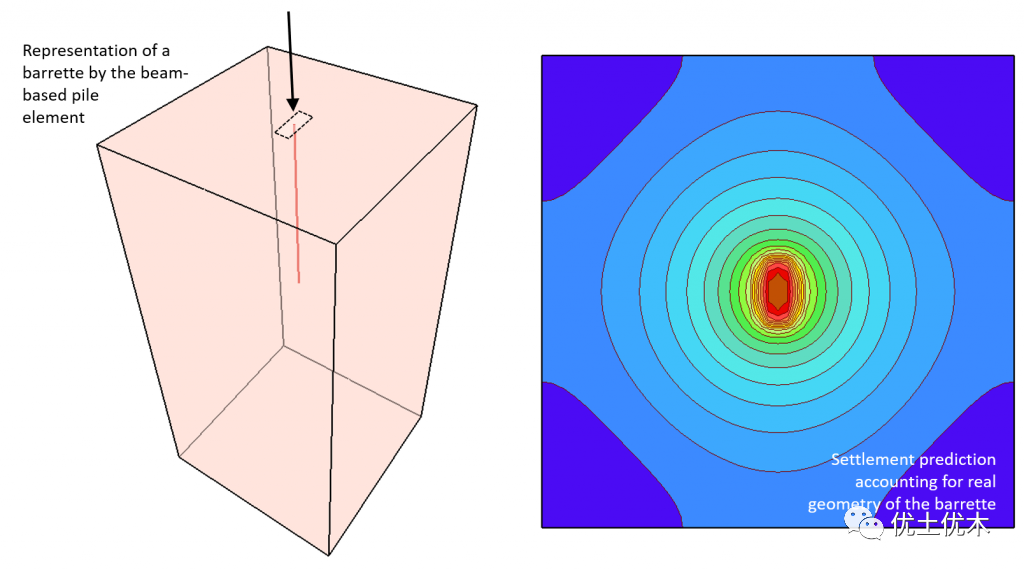

下图显示了轴向加载下板桩的沉降分布（横截面1.6m x 0.8m），可以注意到，非局部嵌入技术能够以非常逼真的方式再现板桩的真实几何形状的变形模式。


考虑其真实几何形状的板桩周围沉降分布

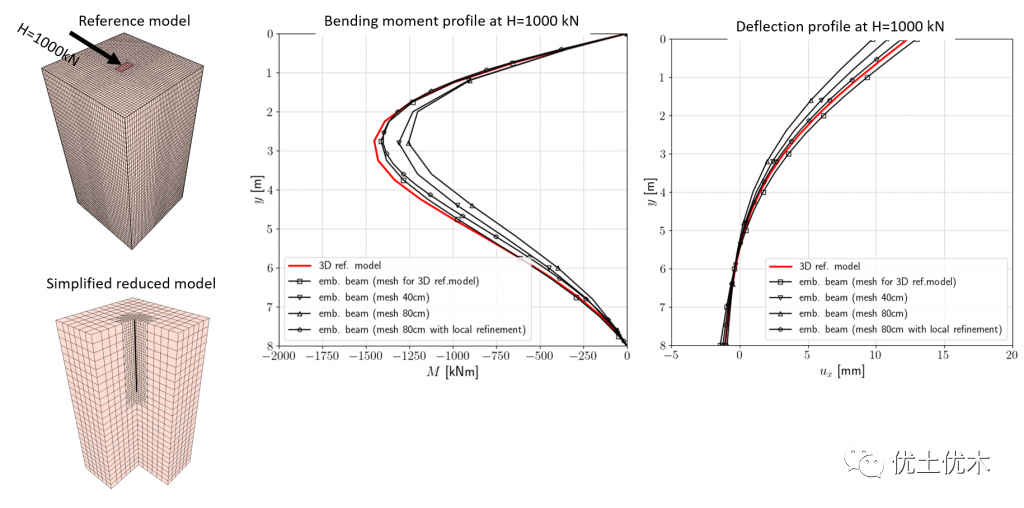

新的公式可以根据弯矩和挠度曲线对水平加载的板桩进行合理的预测。


局部和非局部技术的水平荷载下板桩的弯矩和挠度

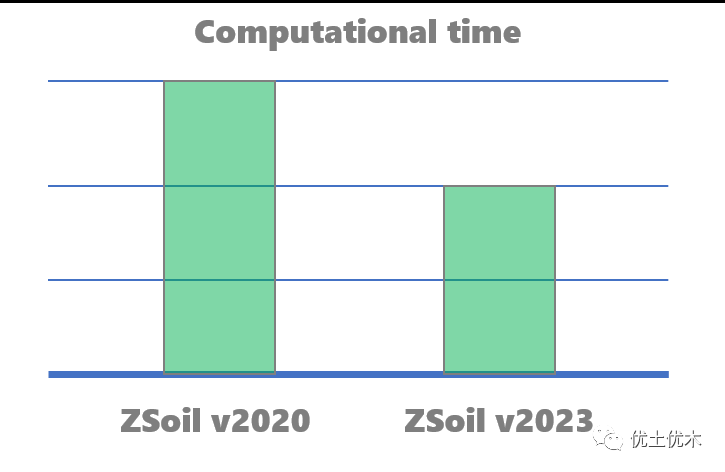

减少计算时间

计算模块的显著改进使得可以将模拟的总体计算时间减少10%至30%，这取决于所分析的问题和并行运行的模型的数量。


预处理

ZSoil 2023带来了一些新功能，旨在改进模型创建，如：
⦁着色线对象
⦁改进的单元选择对话框
⦁模型数据和几何一致性的自定义验证

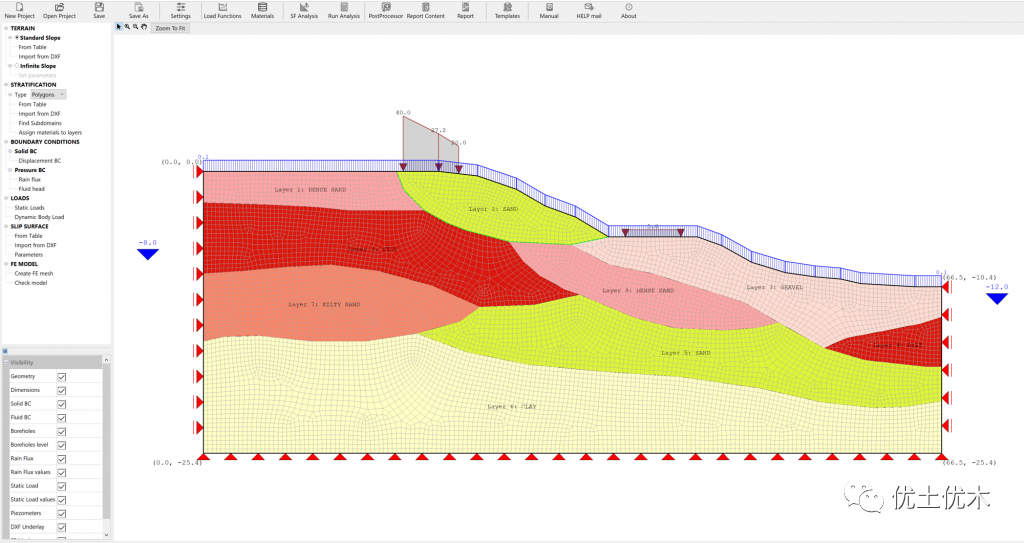

ZSslope

新的ZSoil 2023为ZSoil 2D带来了一个简化的模块——ZSslope，用于进行边坡的快速建模和稳定性分析。



该应用程序提供：
⦁基于tan（φ）-c折减法的稳定性检验
⦁基于自动有限元网格生成不同形状边坡的快速预处理，包括无锁定有限单元
⦁从DXF文件导入几何图形
⦁使用预定义几何图形创建简单边坡
⦁定义表面荷载、拟静态体荷载、降雨通量
⦁执行用户定义的滑面
⦁通过时间相关函数（荷载、降雨通量和地下水位变化）控制分析行为
⦁用先进的土弹塑性本构模型（HSS）模拟土壤行为
⦁含土壤部分饱和效应的时间相关（固结）或稳态分析
⦁无限斜坡分析
⦁自动出PDF计算结果报告

虚拟实验室

多项改进增强了ZSoil 2023中的虚拟实验室。

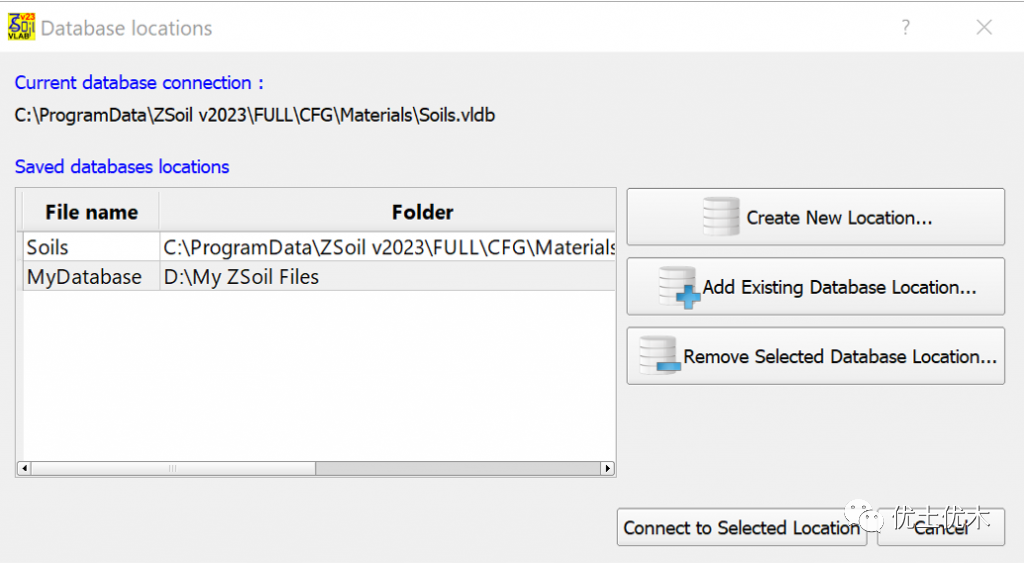

材料数据库管理器

使用以前版本的Virtual Lab的用户可以连接到以前创建的数据库。用户还可以在用户定义的位置创建材料数据库。
从现在起，可以从数据库管理器层面生成完整的用户配置报告或仅包含模型参数列表的简单PDF报告，后者允许用户打印从ZSoil的材料定义列表导出到数据库管理器的材料模型参数列表。


参数确定

参数识别模块的改进重点在于消除先前版本中的奇点，用于在遇到不良或未经处理的实验室数据情况下停止参数识别过程。本次集成了三轴试验测试对接阶段的自动检测和用于调整未处理数据的新专用工具箱。

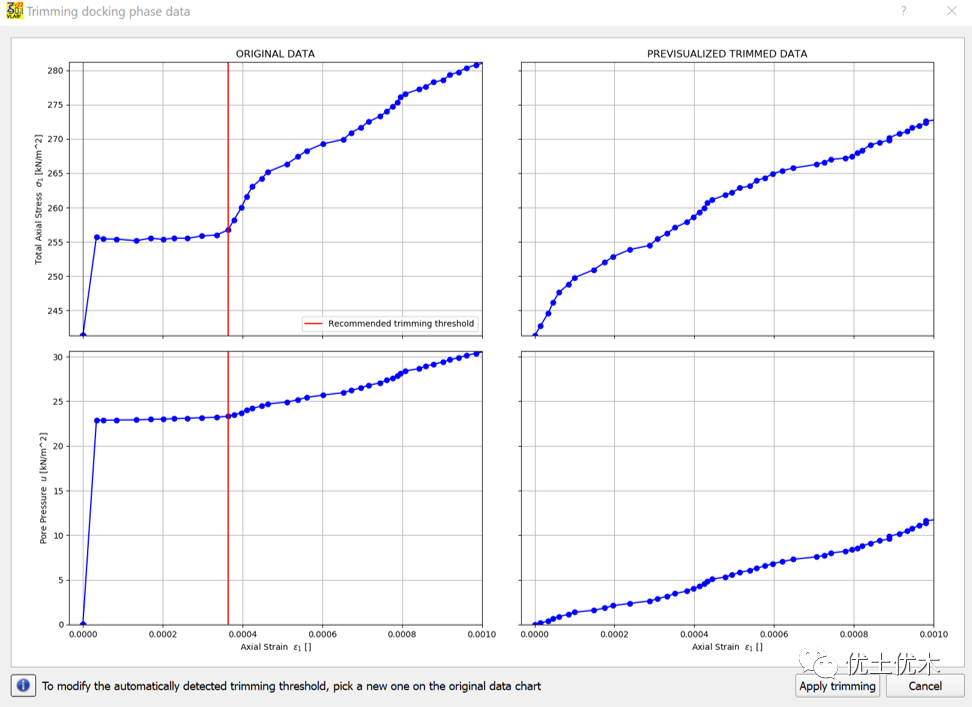

对接数据调整工具

实验室测试模拟器

针对硬化土模型（HS model）的固结试验，在实验室试验模拟器中引入了一些新修改。

自动/交互式参数选择

对相关性数据库进行了一次小的更新，重点是升级颗粒土中摩擦角的一些相关性。
